Generating Insights: Vida útil del alternador - Códigos y normas

Los clientes tienen la expectativa de que los productos de STAMFORD AvK sean confiables y duraderos: esperan que ofrezcan un desempeño sin fallas durante toda su vida útil. Sin embargo, es poco probable que los clientes especifiquen su tiempo de vida útil. Entonces, ¿qué es lo que nos da una comprensión común de la vida útil esperada del producto? Los códigos y normas.

Los códigos y normas se dividen en dos categorías:

■ Códigos: que garantizan que los productos sean seguros y aptos para su propósito. Por lo general, estos están escritos en la ley y deben cumplirse.

■ Estándares, donde el cumplimiento es voluntario, pero para vender productos, la capacidad de demostrar el cumplimiento de los estándares se convierte en una expectativa basada en el mercado. Los estándares son donde se establecen las expectativas de durabilidad y vida útil.

Cuando se trata de alternadores STAMFORD^® y AvK^® , hay tres estándares principales a los que se refieren:

■ IEC 60034: Máquinas eléctricas rotativas

■ NEMA MG-1: Motores y alternadores

■ UL-1446: Sistemas de materiales aislantes

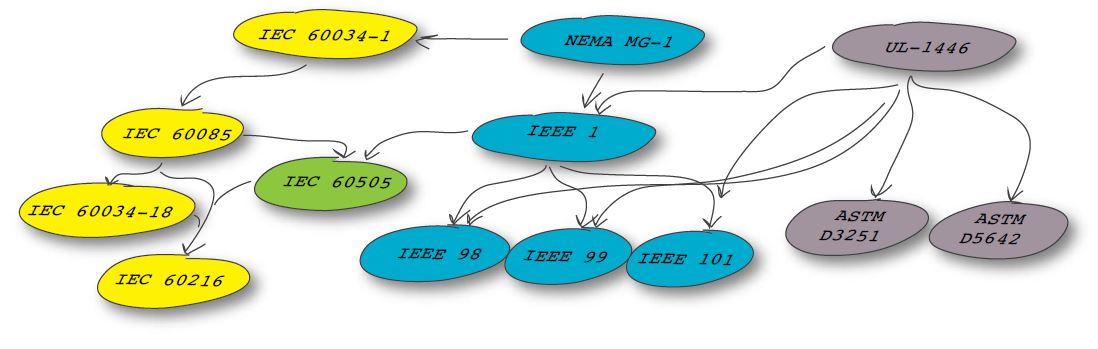

Estas normas definen los métodos y las limitaciones de operación de las máquinas eléctricas para ofrecer una cierta vida útil, si se operan en condiciones ideales. Existe un fuerte vínculo entre estas normas y las normas a las que se refieren. El siguiente diagrama muestra las relaciones de alto nivel, pero hay estándares adicionales involucrados que definen cómo se define la vida útil de un sistema de aislamiento y, por lo tanto, la vida útil de una máquina.

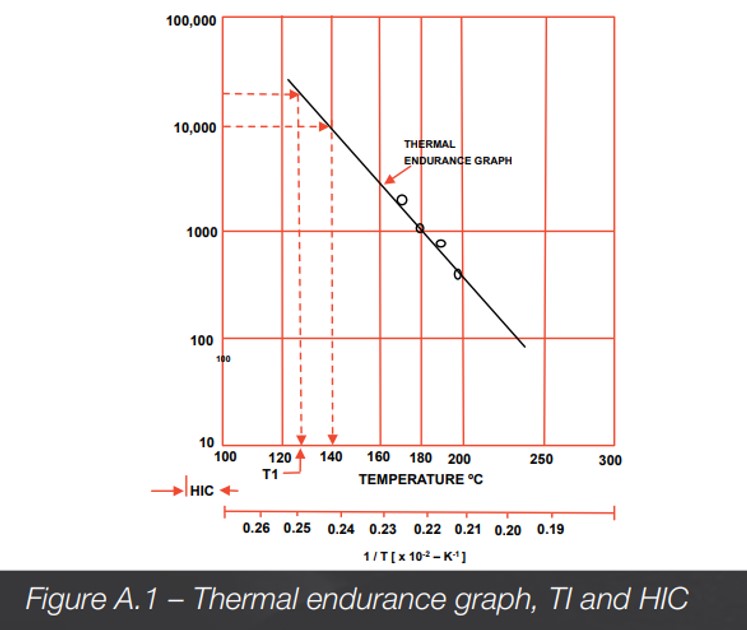

Las normas establecen que uno de los principales factores de envejecimiento es, lo que se traduce en la relación entre la temperatura que ve el sistema de aislamiento y cuánto durará. Esta relación se expresa como el gráfico de resistencia térmica y requiere que se definan el índice de temperatura (TI) y el intervalo de reducción a la mitad (HIC) de un sistema de aislamiento.

Las principales normas se refieren a una serie de otras normas, de las cuales IEC 60085: Aislamiento eléctrico - evaluación térmica y designación es la referencia principal para definir cómo se va a probar un sistema de aislamiento.

El objetivo del IEC 60085 es definir la vida térmica y los límites de un sistema de aislamiento eléctrico, que requiere pruebas de envejecimiento térmico. Los estándares establecen cómo se pueden probar los sistemas de aislamiento para encontrar la vida térmica, o cómo se puede determinar la vida a partir de la experiencia. El trabajo para determinar estos valores para un nuevo sistema de aislamiento es extenso y requiere mucho tiempo, por lo que rara vez cambiamos nuestros sistemas de aislamiento.

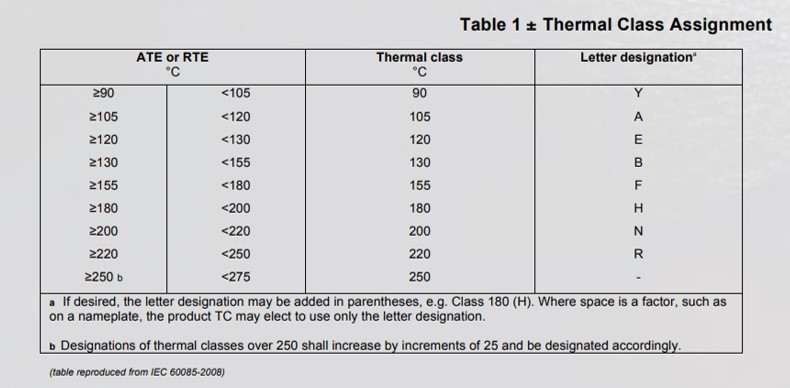

Una vez definidos cómo se van a probar los sistemas de aislamiento, IEC 60085 también define los límites de funcionamiento térmico de la máquina eléctrica, que se conoce como las clases de temperatura, clase B, F y H. Al operar la máquina eléctrica dentro de estos, las normas definen qué vida debe esperarse si la máquina eléctrica funciona dentro de la clase de temperatura indicada:

Los efectos térmicos en el sistema de aislamiento son uno de los principales factores que influyen en la vida útil de las máquinas eléctricas

Esto se repite en IEEE - 1, por lo que los estándares son consistentes en la declaración de su declaración de clase térmica.

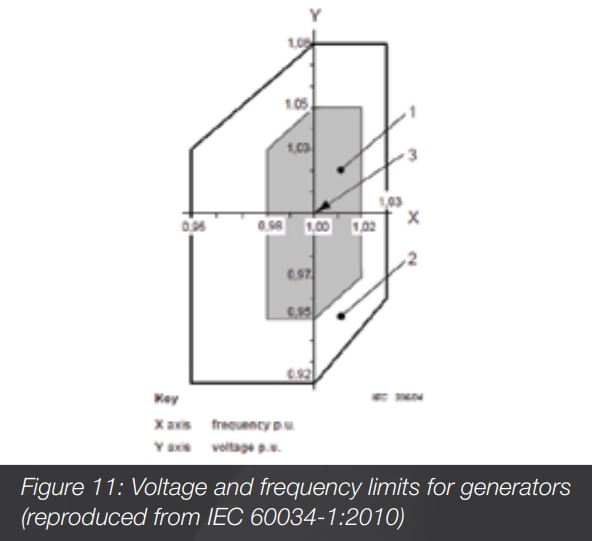

Las normas también definen los límites de voltaje y frecuencia a los que las máquinas pueden estar sujetas y aún se espera que funcionen correctamente porque cuando una máquina opera a o más allá de estos límites, la máquina verá aumentos de temperatura más allá de lo permitido por la clase térmica, lo que reducirá la vida útil general del sistema de aislamiento. IEC 60034 define estos límites de voltaje y frecuencia.

Conclusión:

Al declarar que nuestras máquinas cumplen con IEC 60034, NEMA MG-1 y UL-1446, estamos diciendo que los sistemas de aislamiento de nuestros alternadores cumplen con los requisitos de estas normas y ofrecerán una vida útil según lo definido por las normas cuando funcionen en condiciones ideales.

En realidad, hay otros factores que afectarán la vida útil general de nuestras máquinas, pero las normas coinciden en que los efectos térmicos en el sistema de aislamiento son los principales factores que influyen en la vida útil de las máquinas eléctricas.

Para obtener más información, póngase en contacto con el equipo de Aplicaciones
